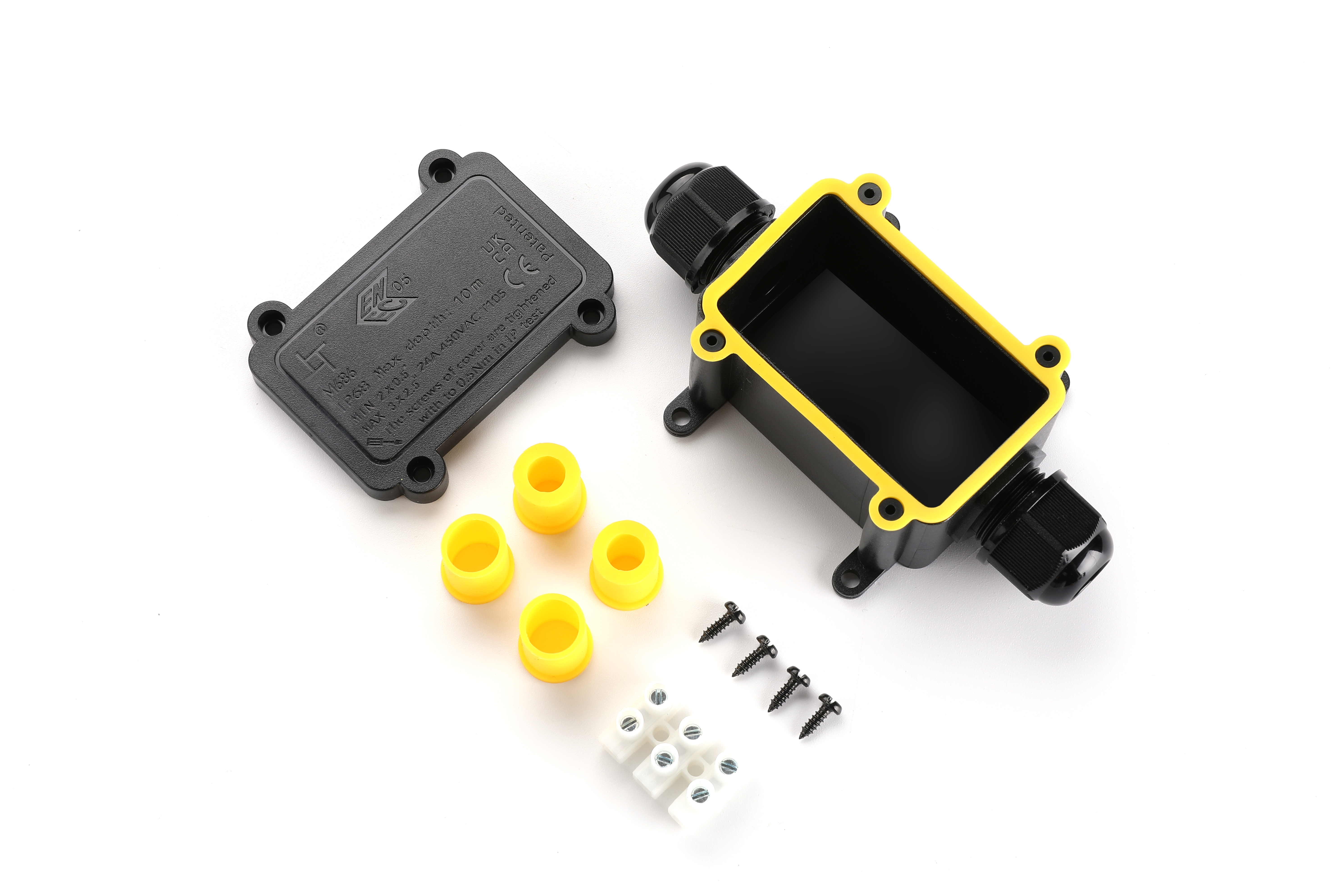

Puszka hermetyczna 2D - M686-2A
Stan magazynowy: 462 szt.
- Opis produktu
Ten produkt to hermetyczna puszka instalacyjna (złącze kablowe) model M686-2A, zaprojektowana do ochrony połączeń elektrycznych w trudnych warunkach zewnętrznych.
Oto szczegółowy opis techniczny na podstawie załączonej specyfikacji:
Parametry elektryczne i odporność
-

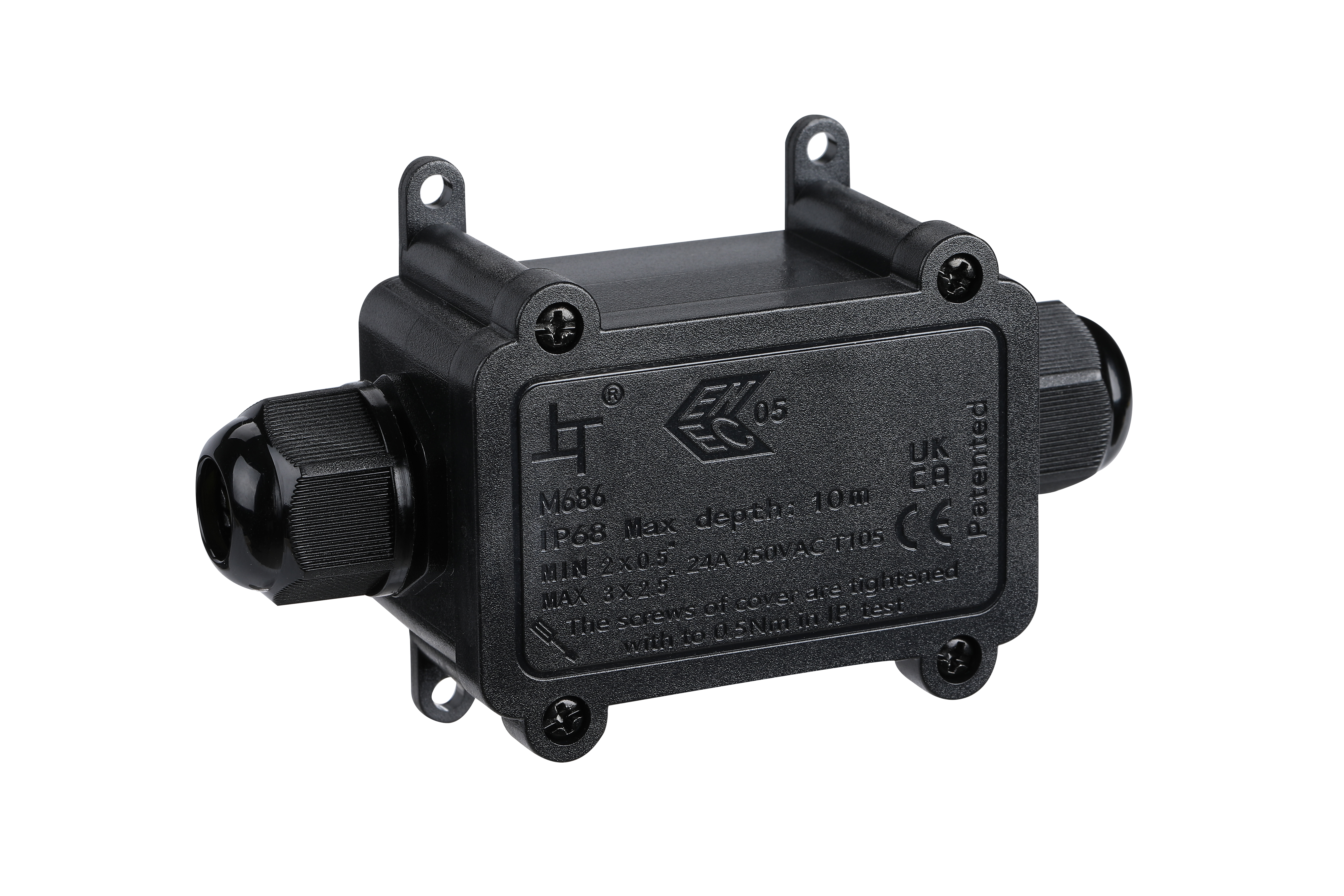

Stopień ochrony IP68: Zapewnia całkowitą pyłoszczelność i wysoką odporność na wodę. Według oznaczeń na obudowie, złącze może być zanurzone na głębokość do 10 metrów.
-
Moc znamionowa: Urządzenie jest przystosowane do pracy z prądem o natężeniu 24A i napięciem 450VAC.
-
Zakres temperatur: Może pracować w ekstremalnych warunkach od -40°C do +105°C.
Montaż i okablowanie
-

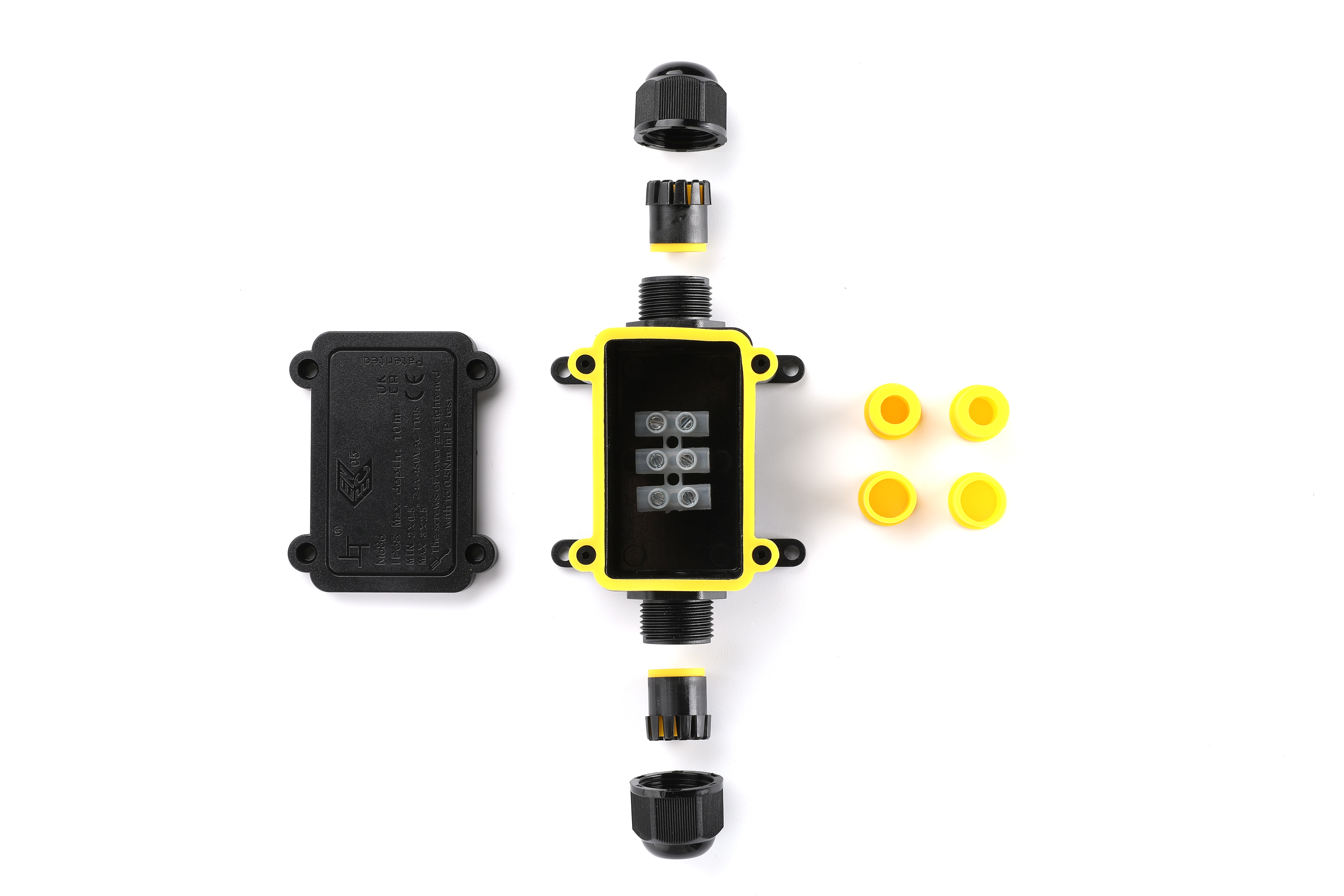

Terminal (zacisk): Wykorzystuje złącza typu PA10-3P/863-2/213, co pozwala na pewne połączenie przewodów.
-
Pojemność łączeniowa: Obsługuje przewody o przekroju od 0,5 mm² do 2,5 mm².
-
Dławice kablowe: Posiada dwa wejścia M20, które obsługują kable o średnicach 4–8 mm lub 6–11 mm (zależnie od zastosowanej uszczelki).
Budowa i zastosowanie
Mufa posiada zewnętrzną obudowę z uchwytami montażowymi, które umożliwiają przykręcenie jej do podłoża lub ściany, co zapewnia dodatkową stabilność instalacji. Jest to rozwiązanie idealne do:
-
Instalacji oświetlenia ogrodowego i zewnętrznego.
-
Łączenia kabli ziemnych.
-
Zabezpieczania połączeń w miejscach o wysokiej wilgotności.
